iFixit разобрала iPhone Duo и обнаружила возможные причины ранних сбоев дисплея
Разборка iPhone Duo от iFixit уже опубликована: в ней обнаружились интересные (и некоторые тревожные) подробности об устройстве, которое компания называет самым ремонтопригодным складным смартфоном на сегодняшний день. Вот что удалось выяснить.
Всё как обычно: выходит новый iPhone — iFixit разбирает его
Долгожданный разбор iPhone Duo от iFixit уже доступен. Среди множества интересных находок, сделанных в ходе разборки, пожалуй, самым приятным сюрпризом стала оценка ремонтопригодности: iPhone Duo получил 5 баллов из 10. По словам iFixit, это самая высокая оценка, которую компания когда-либо ставила складному смартфону.
Правда, оценка пока предварительная: для окончательных выводов нужно дождаться появления запчастей. Но для первого складного смартфона Apple это всё равно обнадёживающий результат.
Как обычно, разборка очень подробная. Рекомендую посмотреть видео ниже и прочитать подробную публикацию в блоге iFixit.
Неудивительно, что значительная часть разбора посвящена шарниру — главной новинке этого iPhone. Как отмечает iFixit, патенты Apple уже несколько лет давали представление о его конструкции. Однако теперь, когда устройство появилось на рынке, разборка показала механизм ещё более сложный и впечатляющий, чем можно было предположить по патентным заявкам.
Разборка начинается с традиционного для iFixit теста с флуоресцентной пылью: он позволяет команде отслеживать, как частицы пыли проникают внутрь устройства в процессе разборки.
iPhone Duo имеет степень защиты IP68: он полностью защищён от пыли и может выдержать погружение в воду на глубину до 6 метров в течение 30 минут.
Сразу после теста специалисты замечают, что шарнир начинает издавать хрустящие звуки. Однако по мере разборки выясняется, что внутрь шарнира попало сравнительно мало пыли — особенно по сравнению с другими складными телефонами, которые тестировала команда.
Сам шарнир представляет собой сложную комбинацию шестерёнок, пружин и соединённых между собой металлических шарниров. Кроме того, в нём используется каплевидная конструкция, благодаря которой экран может изгибаться, не складываясь слишком резко. Для складных телефонов такая конструкция уже стала обычной, однако Apple добавила в свою реализацию несколько интересных инженерных решений.
Apple также использует изогнутые направляющие, контролирующие движение шарниров и уменьшающие нагрузку на экран при открывании и закрывании телефона.
Что насчёт неисправностей экрана
Однако, говоря о нагрузке, iFixit обнаружила несколько возможных причин ранних поломок экрана, о которых сообщили владельцы iPhone Duo. Многие из них рассказывали, что при складывании или раскладывании устройства слышали хруст, после чего на внутреннем дисплее появлялись яркие линии.
Примечательно, что многие сообщения о неисправностях касаются одной и той же области экрана — рядом с переходом между вырезом для кабеля, соединяющего две половины, и центральной опорой шарнира.
Чтобы выяснить возможные причины повреждений, iFixit создала 3D-модель шарнира на основе компьютерной томографии, видео разборки и патентов Apple.
Одна из возможных причин — центральная опорная планка не убирается должным образом, когда телефон складывают, из-за чего на экран может оказываться чрезмерное давление. Другая связана с изогнутыми направляющими, которые управляют движением шарнира: во время складывания они выступают над окружающими компонентами и теоретически могут задевать экран, если не перемещаются так, как задумано.
iFixit также отмечает, что в повреждённой области сходятся несколько структурных кромок и компонентов, которые могут концентрировать нагрузку на хрупких слоях дисплея.
Разборка iFixit не позволяет точно установить причину неисправностей, но сходство между описанными повреждениями и внутренней геометрией шарнира даёт команде перспективные направления для дальнейшего изучения.
Другие интересные подробности

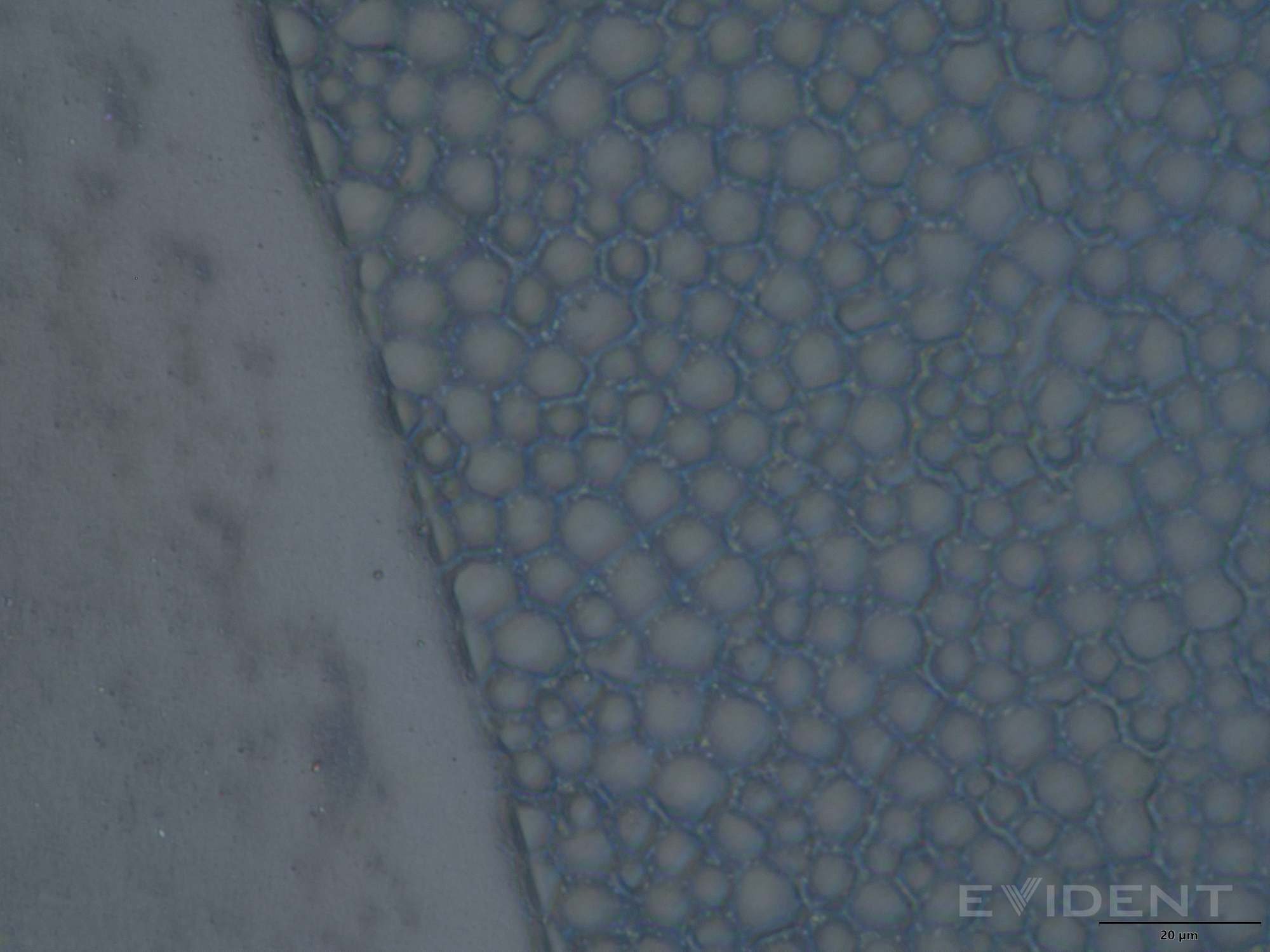

В ходе разборки iFixit также внимательно изучила матовый дисплей iPhone Duo с нанотекстурой. Apple объясняет, что он рассеивает отражённый свет и тем самым маскирует складку. Под микроскопом команда увидела поверхность, покрытую крошечными округлыми выступами, которые рассеивают отражения и делают складку менее заметной.
Ещё одно интересное открытие удалось сделать при изучении пикселей дисплея под микроскопом. iFixit заметила, что некоторые субпиксели имеют овальную форму и ориентированы в разных направлениях, а не расположены по единому шаблону.
iFixit отметила, что патент Apple указывает: такое расположение может помочь уменьшить дифракционные артефакты и сделать складку ещё менее заметной. В публикации о разборке можно подробно рассмотреть этот рисунок и узнать, как Apple, возможно, использует его, чтобы отражения меньше отвлекали пользователя.

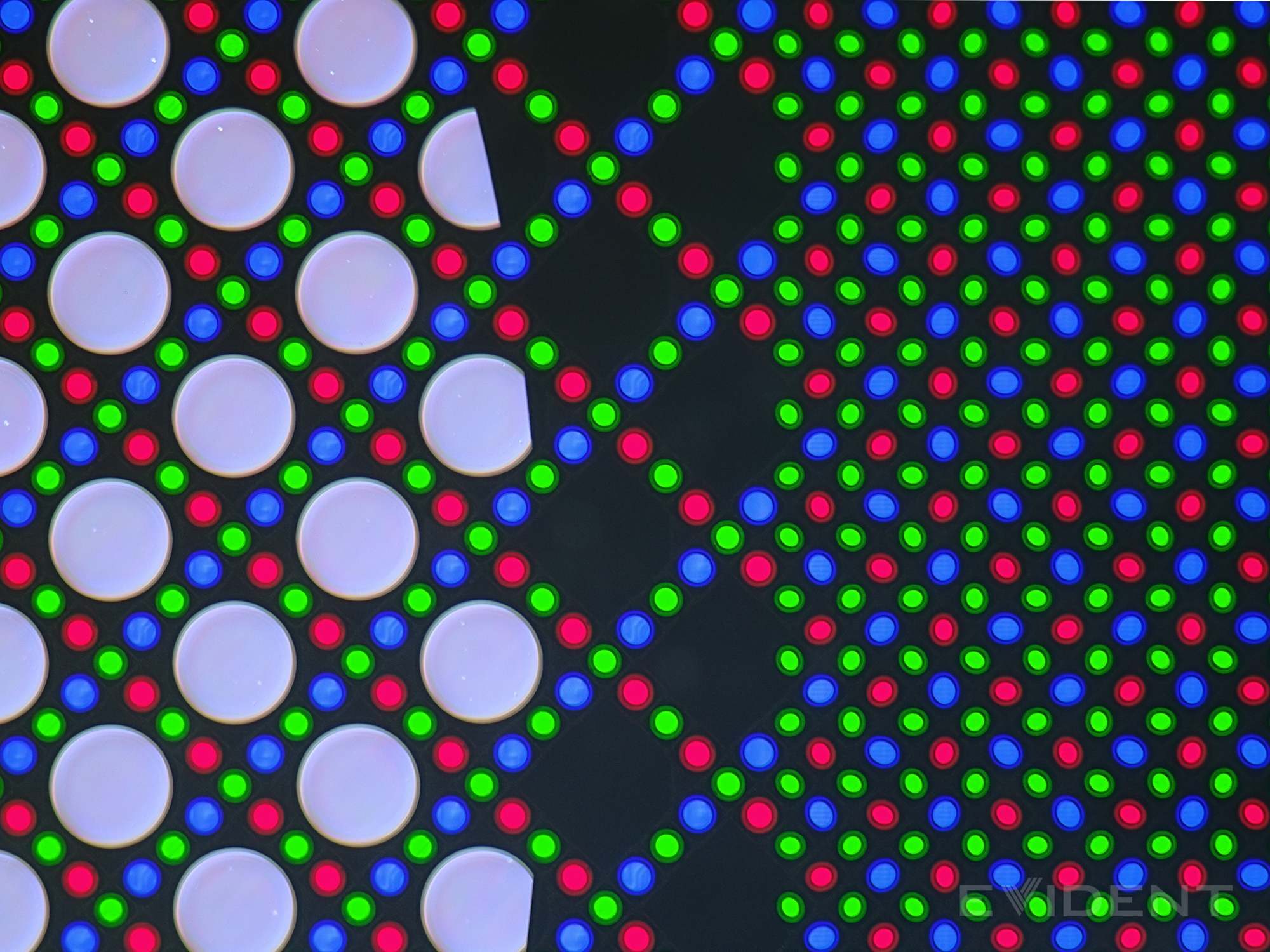

Говоря о пикселях, iFixit также изучила область над фронтальной камерой внутреннего дисплея. Как и инфракрасная камера под экраном в iPhone 18 Pro, Duo использует изменённый рисунок расположения пикселей с увеличенными промежутками, через которые свет попадает на камеру под дисплеем. В этой области пиксели также становятся более округлыми и расположены регулярнее.
Наконец, iFixit отмечает, что рамку вокруг внутреннего экрана можно снять, не сломав: Apple использует защёлки, а не полагается исключительно на клей. Внешний дисплей тоже снимается на удивление легко. Это особенно хорошая новость, поскольку для нескольких видов внутреннего ремонта его сначала необходимо снять.

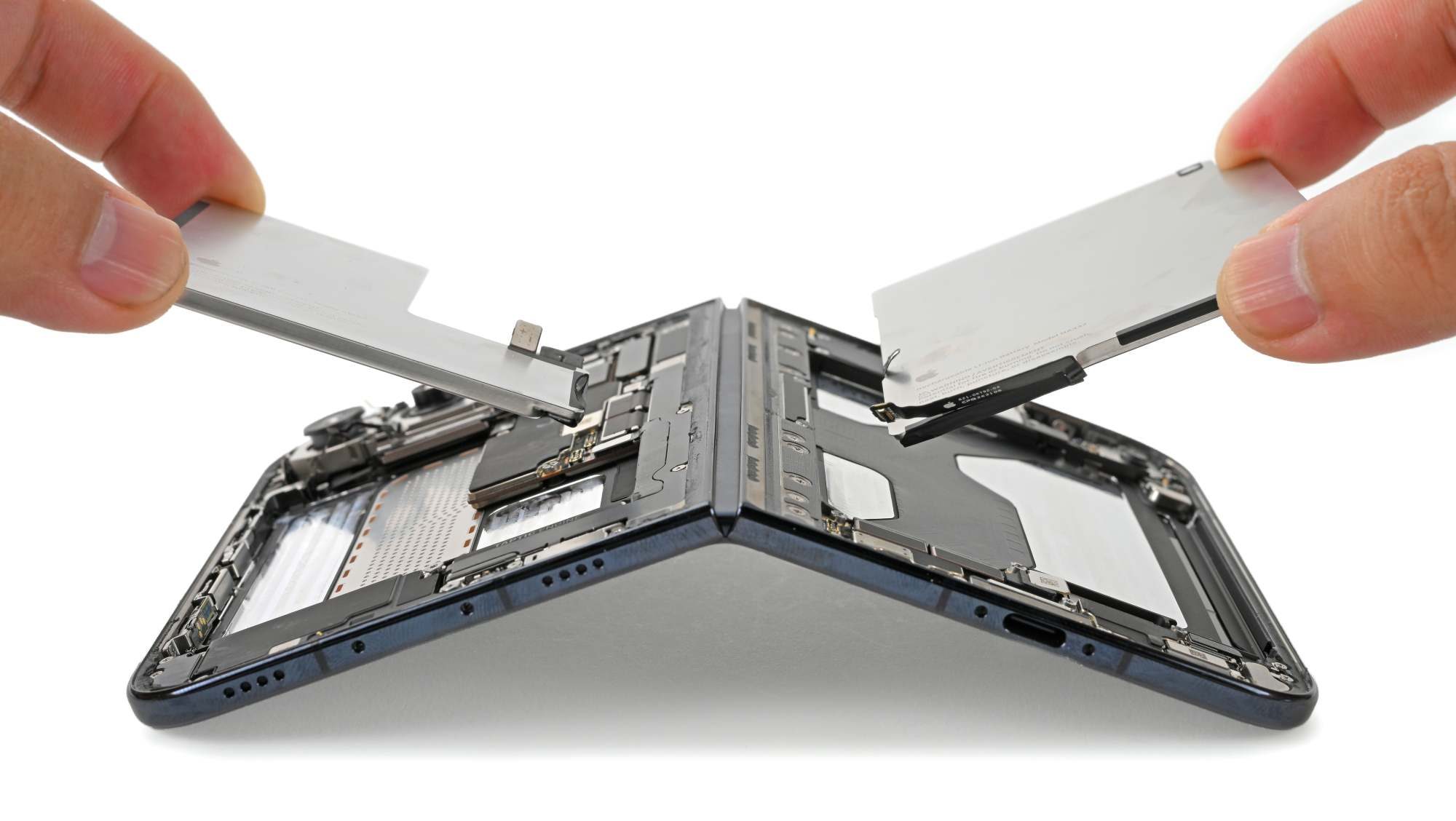

Перейдя к аккумуляторам, iFixit показывает, как Apple разместила два элемента питания: один под задним стеклом, другой под внешним дисплеем. Это означает, что для замены обоих нужно открыть обе половины телефона. Ёмкость аккумулятора большего размера составляет 11,567 Вт·ч, меньшего — 7,506 Вт·ч, а общая ёмкость — 19,073 Вт·ч.
iFixit также высоко оценила использование Apple электропроводящего клея с возможностью отсоединения на обоих аккумуляторах: благодаря ему их можно снять, не поддевая с силой. Команда назвала это самым удобным способом извлечения аккумулятора, который ей встречался в складном смартфоне.
В разборке также рассматриваются новая конструкция системной платы iPhone Duo, многочисленные слои дисплея и то, как они перемещаются независимо друг от друга, обеспечивая складывание. Полную версию видео можно посмотреть ниже:
Чтобы прочитать подробную публикацию iFixit о разборке iPhone Duo, перейдите по этой ссылке.
